Klimatizační hadice SKV - co jsou, jak fungují a kdy je vyměnit
Klimatizační hadice spojují jednotlivé části systému A/C do jednoho těsného okruhu. Proudí jimi chladivo v plynném nebo kapalném stavu pod vysokým nebo nízkým tlakem a také olej, který maže kompresor. V praxi to znamená, že účinnost chlazení a stabilní provoz celé klimatizace závisí na jejich těsnosti, odolnosti vůči teplotě a dlouhodobé životnosti. V nabídce SKV najdete jak vysokotlaká vedení klimatizace, tak vysokotlaké i nízkotlaké hadice klimatizace. Tato skupina zahrnuje téměř 300 modelů, z toho přibližně 200 vysokotlakých a nízkotlakých hadic a asi 100 vysokotlakých vedení. Produkty mají 3letou záruku.
Co jsou klimatizační hadice?
Z technického hlediska zajišťují klimatizační hadice přepravu chladiva mezi kompresorem, kondenzátorem, vysoušečem, expanzním ventilem a výparníkem. Podle místa montáže vedou chladivo v plynném nebo kapalném stavu a pracují při různých hodnotách tlaku a teploty. Proto nejsou klimatizační hadice jen spojkami mezi díly, ale součástí, která přímo ovlivňuje těsnost a účinnost celého systému.
Jak klimatizační hadice fungují?
V servisní praxi lze systém A/C rozdělit na vysokotlakou a nízkotlakou část. Vysokotlaká hadice vede horké stlačené chladivo z kompresoru do kondenzátoru a následně v kapalné formě k dalším částem systému. Nízkotlaká hadice naopak zajišťuje proudění ochlazeného chladiva na sací straně, kde jsou tlak i teplota nižší. Proto musí hadice odolávat tlaku, teplotě, oleji i pronikání plynu stěnou materiálu.

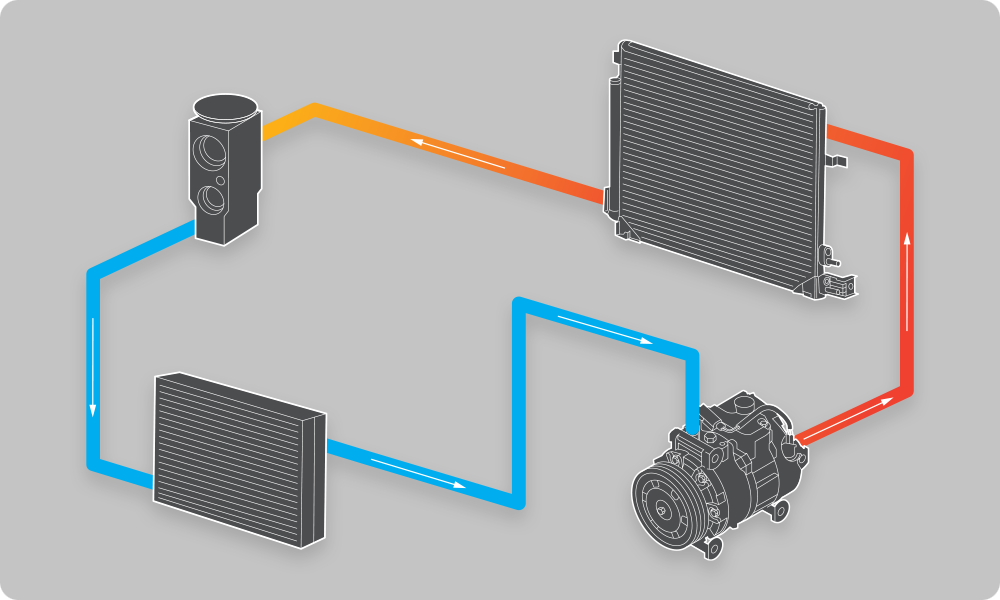

Na schématu klimatizace v materiálech SKV je vidět, že hadice propojují všechny klíčové části okruhu: kompresor, kondenzátor, vysoušeč, expanzní ventil, výparník i ventilátor. Například úsek mezi kompresorem a kondenzátorem pracuje na vysokotlaké straně a vede horký plyn, zatímco nízkotlaké úseky vedou chladnější plynné chladivo z výparníku zpět do kompresoru. Z technického hlediska musí klimatizační hadice přenášet kapalné chladivo, plynné chladivo i kompresorový olej při proměnlivých teplotách a tlacích.
Z čeho jsou klimatizační hadice vyrobené?

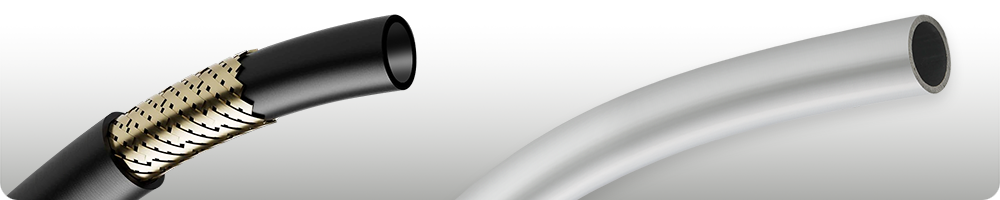

SKV nabízí dvě základní řešení: třívrstvé pružné hadice a hliníková vedení. Pružné hadice mají vnitřní vrstvu z butylové pryže s nízkou propustností, textilní výztuž a vnější vrstvu ze syntetické pryže odolné vůči vysoké teplotě, navíc v provedení pin-pricked. Hliníková vedení jsou lehká, odolná, snadno montovatelná a odolná proti korozi. Obě varianty jsou určeny pro chladiva R134a a R1234yf.
V praxi to znamená, že hadice musí spojovat pružnost s odolností vůči provozním médiím. U pružných hadic SKV je uváděn teplotní rozsah od -40°C do 135°C a pracovní/praskací tlak 70/140 bar. U hliníkových vedení se uvádí odolnost proti poškození, nízká propustnost plynu, vysoká odolnost vůči olejům a teplotní rozsah od -40°C do 180°C.
Jaké jsou typické příznaky poškozených klimatizačních hadic?
Typické příznaky problémů s klimatizačními hadicemi jsou: - pokles účinnosti chlazení - žádný studený vzduch z výdechů - častý úbytek chladiva - stopy oleje nebo nečistot kolem spojů - netěsnosti ve spojích, portech nebo poškozených místech
V servisní praxi jsou nejčastějšími příčinami prasklé hadice, netěsné spoje, mechanické poškození, stárnutí materiálu a koroze kovových částí. Pokud hadice ztratí těsnost, chladivo uniká pod tlakem a klimatizace začne chladit méně účinně nebo přestane fungovat správně. I malé netěsnosti mohou časem snížit výkon systému a zvýšit riziko následného poškození dalších dílů.
Kdy je třeba klimatizační hadici vyměnit?

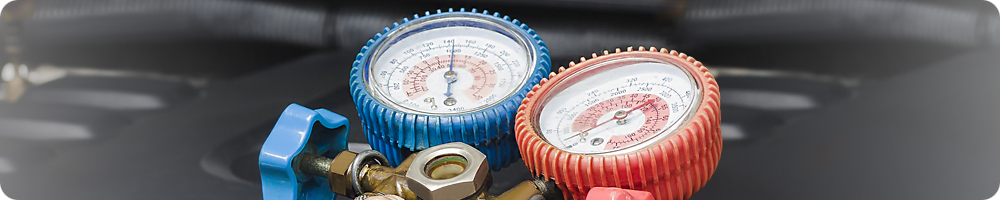

Klimatizační hadici je obvykle nutné vyměnit tehdy, když netěsní, je mechanicky poškozená, zkorodovaná nebo když se netěsnost objeví ve spojích a nelze ji trvale utěsnit. V servisní praxi nestačí systém pouze znovu naplnit, pokud je příčinou poškozená hadice. Nejprve je třeba najít místo úniku, zkontrolovat stav spojů a ověřit, zda problém nezasahuje i další části okruhu.
Jak vybrat správnou klimatizační hadici?
Hadici není vhodné vybírat pouze podle tvaru. Důležité jsou:
• číslo OE
• místo použití v systému
• typ hadice: vysokotlaké vedení nebo vysokotlaká / nízkotlaká hadice klimatizace
• kompatibilita s konkrétním vozidlem a verzí motoru
• další prvky, například port pro snímač, držák nebo plnicí ventil
Dobře to ukazují konkrétní příklady z nabídky SKV:

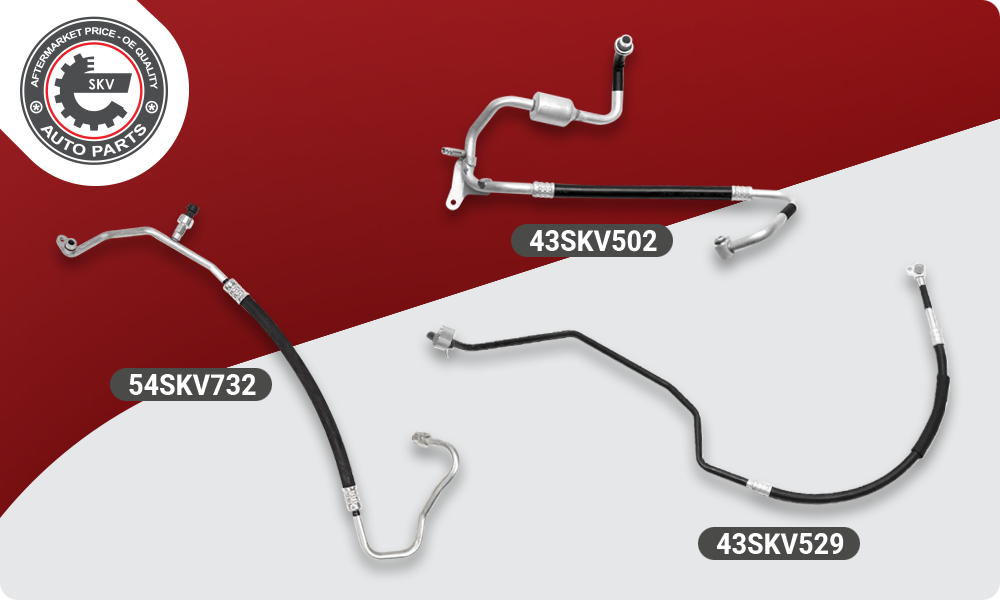

- 43SKV502 - vysokotlaké vedení pro vybrané modely Ford Galaxy, Seat Alhambra a VW Sharan; OE 7M3820743AC
- 43SKV529 - klimatizační hadice pro vybrané modely Audi A4 B6/B7; OE 8E0260701AR
- 54SKV665 - příklad hadice dodávané se snímačem tlaku klimatizace
- 54SKV664 - odpovídající verze bez snímače tlaku
- 54SKV611 - příklad hadice spojující kondenzátor s vysoušečem
- 54SKV686 - příklad hadice spojující vysoušeč s expanzním ventilem
- 54SKV732 - příklad hadice spojující expanzní ventil s výparníkem
- 54SKV636 - příklad hadice ze skupiny vysoký / nízký tlak
- 54SKV700 - příklad hadice spojující expanzní ventil s kompresorem klimatizace Je to důležité, protože i podobně vypadající hadice se mohou lišit konstrukcí koncovek, přítomností portu pro snímač, způsobem uchycení, typem spojení i rozsahem použití.
Čím se klimatizační hadice SKV odlišují?

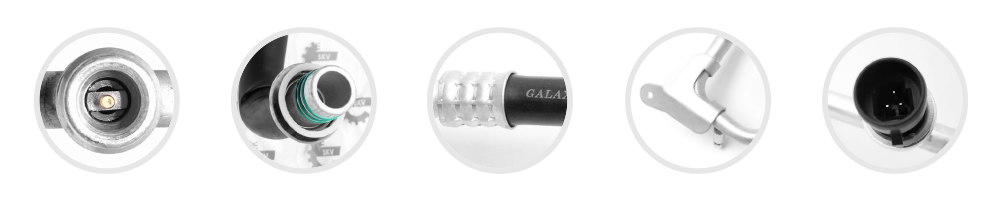

SKV v této produktové skupině zdůrazňuje několik klíčových výhod: kvalitní materiály, přesné přizpůsobení pro snazší montáž, dostupnost v TecDoc, 3letou záruku a široké pokrytí osobních a lehkých užitkových vozidel. U vybraných modelů jsou k dispozici verze se snímačem tlaku klimatizace i bez něj a některé hadice mají držáky, porty snímačů nebo plnicí ventily.
Z pohledu servisu je to důležité v každodenní praxi. Klimatizační hadice musí být nejen těsná, ale i správně přizpůsobená konkrétnímu vedení v motorovém prostoru. Čím lepší je rozměrová a konstrukční shoda, tím menší je riziko montážních problémů, pnutí a následných netěsností.
Shrnutí
Klimatizační hadice patří mezi základní součásti systému A/C, protože zajišťují těsné propojení všech dílů a přepravu chladiva i oleje v různých tlakových a teplotních podmínkách. Když se poškodí, mezi typické příznaky patří slabší chlazení, únik chladiva, netěsnosti a stopy oleje u spojů. V nabídce SKV jsou jak vysokotlaká vedení, tak vysokotlaké a nízkotlaké hadice pro širokou škálu osobních a lehkých užitkových vozidel.
FAQ
Co dělá klimatizační hadice? Klimatizační hadice přepravuje chladivo a olej mezi jednotlivými částmi systému A/C a zároveň udržuje okruh těsný při proměnlivých teplotách a tlacích.
Jaké jsou příznaky poškozené klimatizační hadice? Nejčastěji jde o slabé chlazení, úbytek chladiva, stopy oleje u spojů a netěsnosti, které snižují účinnost celého systému.
Jaký je rozdíl mezi vysokotlakou a nízkotlakou hadicí? Vysokotlaká hadice pracuje na výtlačné straně systému a vede chladivo při vyšším tlaku a teplotě. Nízkotlaká hadice pracuje na sací straně a vede chladnější chladivo při nižším tlaku.
Jak vybrat klimatizační hadici do auta? Nejbezpečnější je řídit se číslem OE, místem použití v systému a údaji z produktové karty, včetně typu hadice, uchycení, spojů a případného portu pro snímač.
