SKV Klimaleitungen - was sie sind, wie sie funktionieren und wann sie ersetzt werden sollten

Klimaleitungen verbinden die Komponenten der A/C-Anlage zu einem dichten Kreislauf. Durch sie strömt das Kältemittel in gasförmigem oder flüssigem Zustand unter hohem oder niedrigem Druck sowie das Öl zur Schmierung des Kompressors. In der Praxis hängen Kühlleistung und stabiler Betrieb der gesamten Klimaanlage von ihrer Dichtheit, Temperaturbeständigkeit und Haltbarkeit ab. Im SKV Sortiment finden sich sowohl Hochdruckleitungen für die Klimaanlage als auch Hoch-/Niederdruck-Klimaleitungen. Diese Produktgruppe umfasst fast 300 Leitungsmodelle, darunter rund 200 Hoch-/Niederdruckleitungen und etwa 100 Hochdruckleitungen. Die Produkte haben 3 Jahre Garantie.

Was sind Klimaleitungen?

Aus technischer Sicht transportieren Klimaleitungen das Kältemittel zwischen Kompressor, Kondensator, Trockner, Expansionsventil und Verdampfer. Je nach Einbauort führen sie das Kältemittel gasförmig oder flüssig und arbeiten bei unterschiedlichen Druck- und Temperaturwerten. Deshalb sind Klimaleitungen nicht nur Verbindungsstücke zwischen Komponenten, sondern Bauteile, die die Dichtheit und Effizienz der gesamten Anlage direkt beeinflussen.

Wie funktionieren Klimaleitungen?

In der Werkstattpraxis lässt sich die A/C-Anlage in Hochdruck- und Niederdruckbereiche unterteilen. Die Hochdruckleitung transportiert das heiße, verdichtete Kältemittel vom Kompressor zum Kondensator und anschließend in flüssiger Form zu den weiteren Komponenten. Die Niederdruckleitung sorgt dagegen für den Transport des abgekühlten Kältemittels auf der Saugseite, wo Druck und Temperatur niedriger sind. Deshalb müssen die Leitungen gleichzeitig gegen Druck, Temperatur, Öl und Gasdurchlässigkeit durch die Materialwand beständig sein.

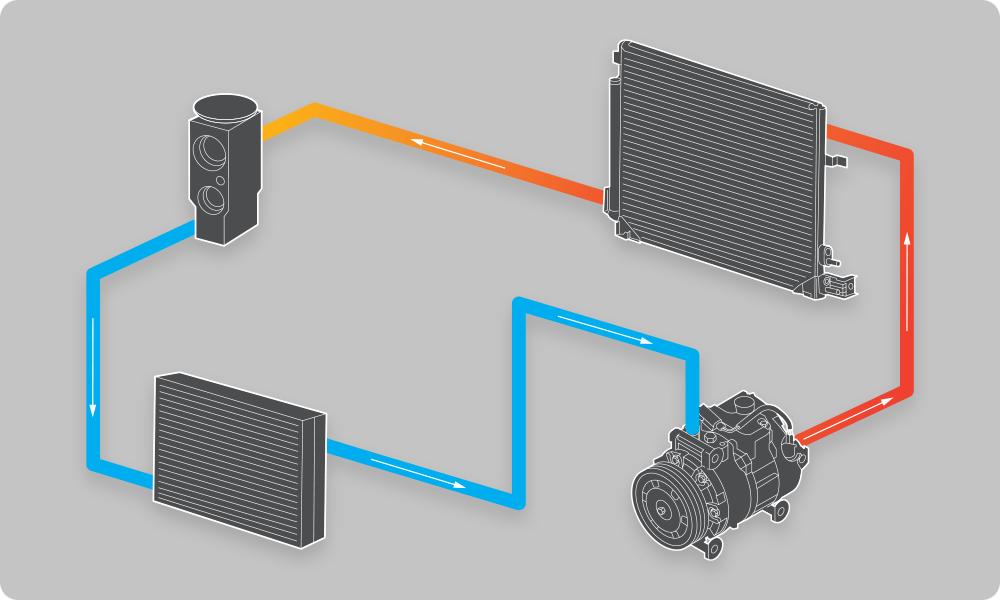

Im Klimaanlagenschema aus den SKV Materialien ist zu sehen, dass die Leitungen alle wichtigen Komponenten des Kreislaufs verbinden: Kompressor, Kondensator, Trockner, Expansionsventil, Verdampfer und Gebläse. Der Abschnitt zwischen Kompressor und Kondensator arbeitet zum Beispiel auf der Hochdruckseite und führt heißes Gas, während die Niederdruckabschnitte kühleres gasförmiges Kältemittel vom Verdampfer zurück zum Kompressor leiten. Technisch müssen Klimaleitungen flüssiges Kältemittel, gasförmiges Kältemittel und Kompressoröl unter wechselnden Temperatur- und Druckbedingungen transportieren können.

Woraus bestehen Klimaleitungen?

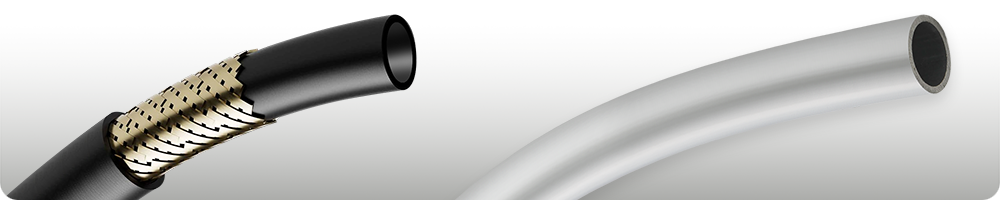

SKV bietet zwei Grundlösungen an: 3-lagige flexible Leitungen und Aluminiumleitungen. Flexible Leitungen verfügen über eine Innenschicht aus Butylkautschuk mit geringer Permeabilität, eine textile Verstärkung und eine Außenschicht aus synthetischem Kautschuk mit hoher Temperaturbeständigkeit, zusätzlich in pin-pricked Ausführung. Aluminiumleitungen sind leicht, langlebig, montagefreundlich und korrosionsbeständig. Beide Varianten sind für R134a und R1234yf ausgelegt.

In der Praxis bedeutet das, dass die Leitung Flexibilität mit Beständigkeit gegenüber Betriebsmedien verbinden muss. Für flexible SKV Leitungen wird ein Temperaturbereich von -40°C bis 135°C sowie ein Arbeits-/Berstdruck von 70/140 bar angegeben. Für Aluminiumleitungen nennt SKV Beständigkeit gegen Beschädigung, geringe Gasdurchlässigkeit, hohe Ölbeständigkeit und einen Temperaturbereich von -40°C bis 180°C.

Was sind typische Symptome beschädigter Klimaleitungen?

Typische Anzeichen für Probleme mit Klimaleitungen sind: - nachlassende Kühlleistung - keine kalte Luft aus den Luftdüsen - häufiger Kältemittelverlust - Ölspuren oder Verschmutzungen an den Verbindungen - Undichtigkeiten an Anschlüssen, Ports oder beschädigten Stellen

In der Werkstattpraxis sind gerissene Leitungen, undichte Verbindungen, mechanische Beschädigungen, Materialalterung und Korrosion an Metallteilen die häufigsten Ursachen. Verliert eine Leitung ihre Dichtheit, entweicht das Kältemittel unter Druck und die A/C-Anlage kühlt schlechter oder arbeitet nicht mehr korrekt. Selbst kleine Undichtigkeiten können die Leistung des Systems mit der Zeit deutlich senken und das Risiko von Folgeschäden an anderen Komponenten erhöhen.

Wann sollte eine Klimaleitung ersetzt werden?

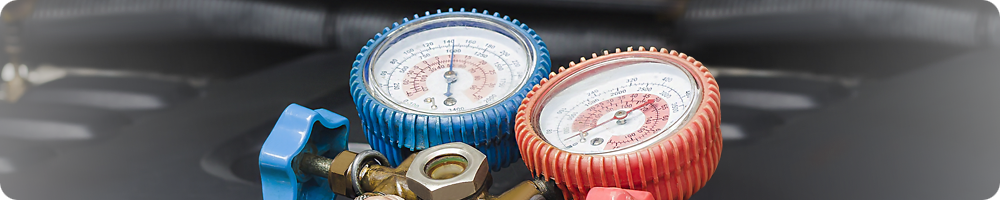

Eine Klimaleitung sollte in der Regel ersetzt werden, wenn sie undicht, mechanisch beschädigt, korrodiert ist oder wenn Undichtigkeiten an Anschlüssen und Verbindungen auftreten, die sich nicht dauerhaft abdichten lassen. In der Werkstattpraxis reicht ein bloßes Neubefüllen der Anlage nicht aus, wenn die Ursache eine beschädigte Leitung ist. Zuerst muss die Leckstelle lokalisiert, der Zustand der Verbindungen geprüft und kontrolliert werden, ob auch andere Komponenten des Kreislaufs betroffen sind.

Wie wählt man die richtige Klimaleitung aus?

Eine Leitung sollte nicht nur nach ihrer Form ausgewählt werden. Entscheidend sind:

• OE-Nummer

• Einbauort im System

• Leitungstyp: Hochdruckleitung oder Hoch-/Niederdruck-Klimaleitung

• Kompatibilität mit einem bestimmten Fahrzeug und der Motorversion

•  zusätzliche Elemente wie Sensoranschluss, Halter oder Füllventil

Das zeigen konkrete Beispiele aus dem SKV Sortiment:

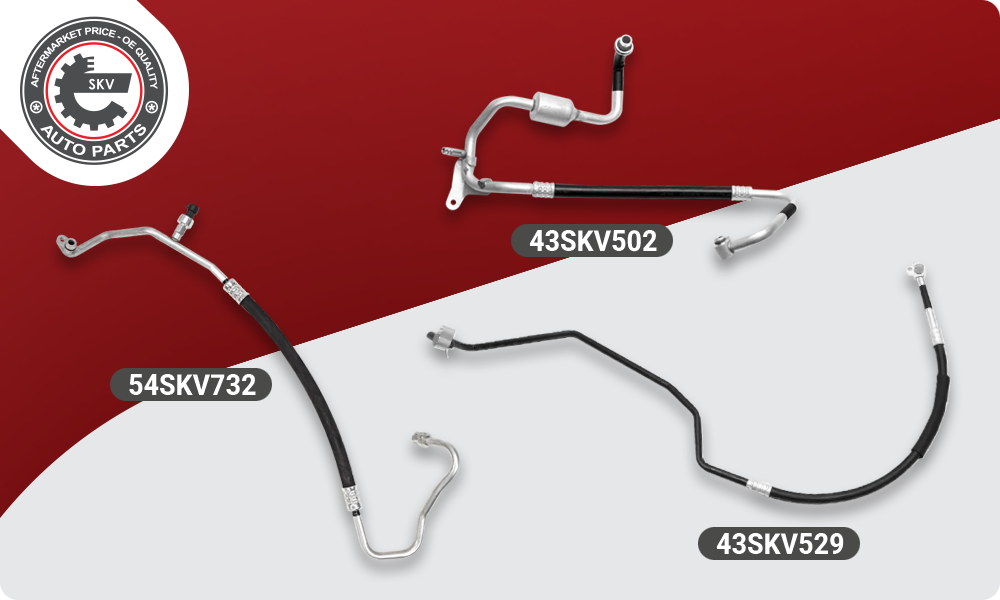

43SKV502 - Hochdruckleitung für ausgewählte Modelle von Ford Galaxy, Seat Alhambra und VW Sharan; OE 7M3820743AC
43SKV529 - Klimaleitung für ausgewählte Audi A4 B6/B7 Modelle; OE 8E0260701AR
54SKV665 - Beispiel einer Leitung, die zusammen mit einem Klimadrucksensor geliefert wird

54SKV664 - entsprechende Version ohne Drucksensor

54SKV611 - Beispiel einer Leitung zwischen Kondensator und Trockner

54SKV686 - Beispiel einer Leitung zwischen Trockner und Expansionsventil

54SKV732 - Beispiel einer Leitung zwischen Expansionsventil und Verdampfer

54SKV636 - Beispiel einer Leitung aus der Hoch-/Niederdruckgruppe

54SKV700 - Beispiel einer Leitung zwischen Expansionsventil und Klimakompressor Das ist wichtig, weil selbst optisch ähnliche Leitungen sich in der Form der Endstücke, im Vorhandensein eines Sensorports, in der Befestigung, im Verbindungstyp und im Einsatzbereich unterscheiden können.

Was zeichnet SKV Klimaleitungen aus?

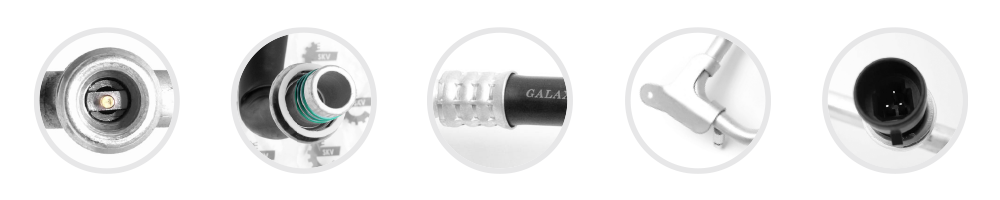

In dieser Produktgruppe betont SKV mehrere zentrale Vorteile: hochwertige Materialien, passgenaue Ausführung für eine einfachere Montage, Verfügbarkeit in TecDoc, 3 Jahre Garantie und eine breite Fahrzeugabdeckung für Pkw und leichte Nutzfahrzeuge. Bei ausgewählten Modellen sind zudem Versionen mit oder ohne Klimadrucksensor erhältlich, und einige Leitungen verfügen über Halter, Sensorports oder Füllventile.

Aus Sicht der Werkstatt ist das im Alltag wichtig. Eine Klimaleitung sollte nicht nur dicht sein, sondern auch exakt zum Leitungsverlauf im Motorraum passen. Je besser die Maß- und Konstruktionsübereinstimmung, desto geringer das Risiko von Montageproblemen, Spannungen und Folgeleckagen.

Zusammenfassung

Klimaleitungen gehören zu den Grundelementen der A/C-Anlage, weil sie alle Komponenten dicht miteinander verbinden und Kältemittel sowie Öl unter unterschiedlichen Druck- und Temperaturbedingungen transportieren. Bei Defekten sind typische Symptome eine geringere Kühlleistung, Kältemittelverlust, Undichtigkeiten und Ölspuren an den Anschlüssen. Im SKV Sortiment sind sowohl Hochdruckleitungen als auch Hoch-/Niederdruck-Klimaleitungen für eine breite Palette von Pkw und leichten Nutzfahrzeugen erhältlich.

FAQ

Was macht eine Klimaleitung? Eine Klimaleitung transportiert Kältemittel und Öl zwischen den Komponenten der A/C-Anlage und hält den Kreislauf bei wechselnden Temperaturen und Druckverhältnissen dicht.

Welche Symptome hat eine beschädigte Klimaleitung? Typische Anzeichen sind schwache Kühlung, Kältemittelverlust, Ölspuren an den Anschlüssen und Undichtigkeiten, die die Effizienz des gesamten Systems verringern.

Worin unterscheidet sich eine Hochdruck- von einer Niederdruckleitung? Die Hochdruckleitung arbeitet auf der Druckseite des Systems und führt Kältemittel bei höherem Druck und höherer Temperatur. Die Niederdruckleitung arbeitet auf der Saugseite und transportiert kühleres Kältemittel bei geringerem Druck.

Wie wählt man eine Klimaleitung für ein Fahrzeug aus? Am sichersten ist die Auswahl anhand der OE-Nummer, der Einbauposition im System und der Angaben aus der Produktkarte unter Berücksichtigung von Leitungstyp, Anschlüssen, Befestigungen und eventuellem Sensorport.
