Tubos de aire acondicionado SKV - qué son, cómo funcionan y cuándo hay que sustituirlos
Los tubos de aire acondicionado conectan los componentes del sistema A/C en un circuito estanco. Por ellos circula el refrigerante en estado gaseoso o líquido, a alta o baja presión, así como el aceite que lubrica el compresor. En la práctica, la eficacia de la refrigeración y el funcionamiento estable de todo el sistema dependen de su estanqueidad, su resistencia térmica y la durabilidad de las uniones. La gama SKV incluye tanto líneas de alta presión para aire acondicionado como tubos de alta y baja presión. Este grupo reúne cerca de 300 referencias, entre ellas unas 200 de alta/baja presión y alrededor de 100 líneas de alta presión. Los productos cuentan con 3 años de garantía.
Qué son los tubos de aire acondicionado?
Desde el punto de vista técnico, los tubos de aire acondicionado transportan el refrigerante entre el compresor, el condensador, el filtro deshidratador, la válvula de expansión y el evaporador. Según la zona de montaje, conducen el refrigerante en estado gaseoso o líquido y trabajan con distintos niveles de presión y temperatura. Por eso no son simples conectores entre componentes, sino piezas que influyen directamente en la estanqueidad y el rendimiento de todo el sistema.
Cómo funcionan los tubos de aire acondicionado?
En la práctica de taller, el sistema A/C puede dividirse en tramos de alta y de baja presión. El tubo de alta presión transporta el refrigerante caliente y comprimido desde el compresor al condensador y después, en estado líquido, hacia los demás componentes. El tubo de baja presión se encarga del paso del refrigerante enfriado por el lado de aspiración, donde la presión y la temperatura son más bajas. Por eso los tubos deben resistir la presión, la temperatura, el aceite y la permeación del gas a través del material.

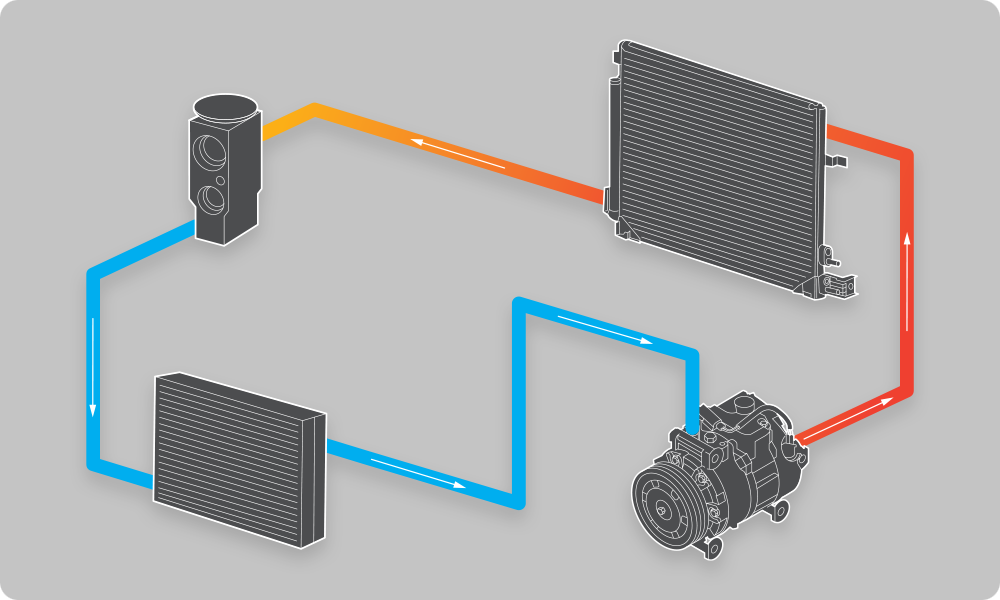

En el esquema del sistema de climatización presentado en los materiales de SKV se ve que los tubos conectan todos los componentes clave del circuito: compresor, condensador, filtro deshidratador, válvula de expansión, evaporador y ventilador. Por ejemplo, el tramo entre el compresor y el condensador trabaja en la zona de alta presión y transporta gas caliente, mientras que los tramos de baja presión llevan refrigerante gaseoso más frío desde el evaporador al compresor. Desde el punto de vista técnico, los tubos de aire acondicionado deben transportar refrigerante líquido, refrigerante gaseoso y aceite del compresor en condiciones variables de temperatura y presión.
De qué están hechos los tubos de aire acondicionado?

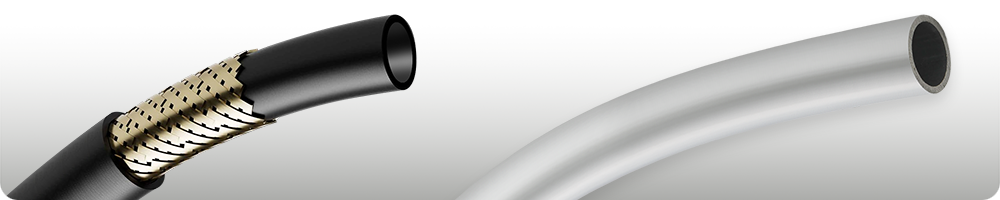

SKV ofrece dos soluciones principales: tubos flexibles de 3 capas y tubos de aluminio. Los tubos flexibles cuentan con una capa interior de caucho butílico de baja permeabilidad, un refuerzo textil y una capa exterior de caucho sintético resistente a altas temperaturas, además en versión pin-pricked. Los tubos de aluminio son ligeros, duraderos, fáciles de montar y resistentes a la corrosión. Ambas versiones están diseñadas para los refrigerantes R134a y R1234yf.
En la práctica, esto significa que el tubo debe combinar flexibilidad con resistencia a los medios de trabajo. En los tubos flexibles SKV se indica un rango de temperatura de -40°C a 135°C y una presión de trabajo/rotura de 70/140 bar. En las líneas de aluminio se destaca la resistencia a daños, la baja permeabilidad al gas, la alta resistencia a los aceites y un rango de temperatura de -40°C a 180°C.
Cuáles son los síntomas típicos de unos tubos de aire acondicionado dañados?
Los síntomas más habituales de problemas en los tubos de aire acondicionado son: - menor rendimiento de refrigeración - ausencia de aire frío en las salidas - pérdida frecuente de refrigerante - restos de aceite o suciedad alrededor de las conexiones - fugas en uniones, puertos o zonas dañadas
En la práctica de taller, las causas más comunes son grietas en los tubos, uniones desestancas, daños mecánicos, envejecimiento del material y corrosión de los elementos metálicos. Si un tubo pierde estanqueidad, el refrigerante escapa bajo presión y el sistema A/C enfría peor o deja de funcionar correctamente. Incluso las fugas pequeñas pueden reducir gradualmente el rendimiento del sistema y aumentar el riesgo de daños secundarios en otros componentes.
Cuándo conviene sustituir un tubo de aire acondicionado?
Un tubo de aire acondicionado suele requerir sustitución cuando presenta fugas, daños mecánicos, corrosión o cuando la fuga aparece en conexiones y uniones que no pueden sellarse de forma duradera. En la práctica de taller, no basta con recargar el sistema si la causa del problema es un tubo dañado. Primero hay que localizar el punto de fuga, evaluar el estado de las conexiones y comprobar si el problema también afecta a otros componentes del circuito.
Cómo elegir el tubo de aire acondicionado correcto?
No conviene elegir un tubo solo por su forma. Hay que tener en cuenta:
• número OE
• posición de trabajo dentro del sistema
• tipo de tubo: línea de alta presión o tubo de alta/baja presión de aire acondicionado
• compatibilidad con un vehículo y una versión de motor concretos
• presencia de elementos adicionales, como puerto para sensor, soporte o válvula de carga
Los siguientes ejemplos de la gama SKV lo muestran claramente:

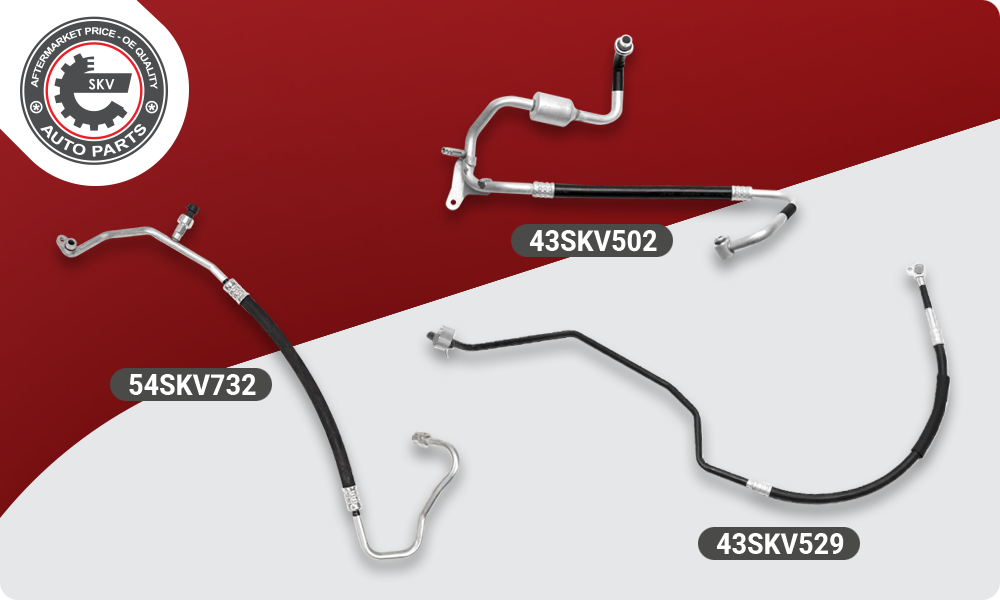

43SKV502 - línea de alta presión para determinados modelos Ford Galaxy, Seat Alhambra y VW Sharan; OE 7M3820743AC - 43SKV529 - tubo de aire acondicionado para determinados Audi A4 B6/B7; OE 8E0260701AR
54SKV665 - ejemplo de tubo suministrado junto con un sensor de presión del aire acondicionado
54SKV664 - versión equivalente suministrada sin sensor de presión
54SKV611 - ejemplo de tubo que conecta el condensador con el filtro deshidratador
54SKV686 - ejemplo de tubo que conecta el filtro deshidratador con la válvula de expansión
54SKV732 - ejemplo de tubo que conecta la válvula de expansión con el evaporador
54SKV636 - ejemplo de tubo del grupo de alta/baja presión
54SKV700 - ejemplo de tubo que conecta la válvula de expansión con el compresor del aire acondicionado Esto es importante porque incluso tubos visualmente parecidos pueden diferir en el diseño de los terminales, la presencia de un puerto para sensor, el tipo de fijación, las conexiones y el campo de aplicación.
Qué distingue a los tubos de aire acondicionado SKV?

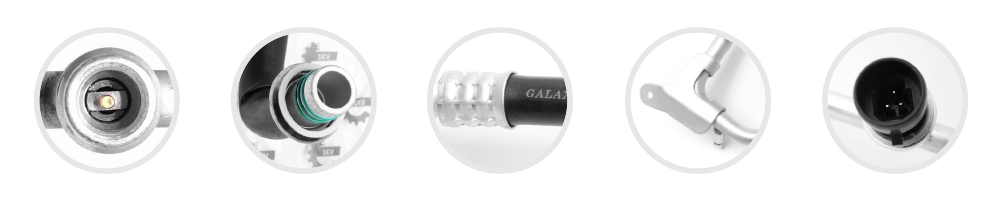

En esta gama SKV destaca varias ventajas clave: materiales de alta calidad, ajuste que facilita el montaje, presencia en TecDoc, 3 años de garantía y una amplia cobertura para turismos y vehículos comerciales ligeros. En algunos modelos también hay versiones con o sin sensor de presión del aire acondicionado, y ciertos tubos incorporan soportes, puertos para sensores o válvulas de carga.
Desde el punto de vista del taller, esto tiene importancia práctica. Un tubo de aire acondicionado no solo debe ser estanco, sino también estar correctamente adaptado al recorrido concreto de la instalación en el vano motor. Cuanto mejor sea la compatibilidad dimensional y constructiva, menor será el riesgo de problemas de montaje, tensiones y fugas secundarias.
Resumen
Los tubos de aire acondicionado son uno de los elementos básicos del sistema A/C porque garantizan la conexión estanca entre todos los componentes y el transporte del refrigerante y del aceite en distintas condiciones de presión y temperatura. Cuando fallan, los síntomas típicos son menor capacidad de enfriamiento, pérdida de refrigerante, fugas y restos de aceite en las uniones. La oferta SKV incluye tanto líneas de alta presión como tubos de alta/baja presión para una amplia gama de turismos y furgonetas.
FAQ
Qué hace un tubo de aire acondicionado? El tubo de aire acondicionado transporta refrigerante y aceite entre los componentes del sistema A/C y mantiene la estanqueidad del circuito con cambios de temperatura y presión.
Cuáles son los síntomas de un tubo de aire acondicionado dañado? Los más frecuentes son refrigeración débil, pérdida de refrigerante, restos de aceite en las uniones y fugas que reducen la eficiencia de todo el sistema.
En qué se diferencian el tubo de alta presión y el de baja presión? El tubo de alta presión trabaja en el lado de impulsión y transporta el refrigerante a mayor presión y temperatura. El de baja presión trabaja en el lado de aspiración y lleva refrigerante más frío a menor presión.
Cómo elegir un tubo de aire acondicionado para el coche? La forma más segura es por número OE, posición dentro del sistema y datos de la ficha del producto, teniendo en cuenta el tipo de tubo, las fijaciones, las conexiones y un posible puerto para sensor.
