Трубки кондиционера соединяют компоненты системы A/C в единый герметичный контур. По ним циркулирует хладагент в газообразном или жидком состоянии под высоким или низким давлением, а также масло, отвечающее за смазку компрессора. На практике это означает, что от их герметичности, устойчивости к температуре и прочности соединений зависит эффективность охлаждения и стабильная работа всей системы кондиционирования.

В ассортименте SKV представлены как магистрали высокого давления кондиционера, так и трубки высокого/низкого давления кондиционера. Эта товарная группа включает почти 300 моделей трубок кондиционера, в том числе около 200 моделей трубок и труб высокого/низкого давления, а также около 100 моделей магистралей высокого давления. На продукцию распространяется 3-летняя гарантия.

Что такое трубки кондиционера?

С технической точки зрения трубки кондиционера отвечают за транспортировку хладагента между компрессором, конденсором, фильтром-осушителем, расширительным клапаном и испарителем. В зависимости от места установки они переносят хладагент в газообразной или жидкой форме и работают при разных значениях давления и температуры. Поэтому трубки кондиционера - это не просто «соединители» между узлами, а элемент, который напрямую влияет на герметичность и эффективность всей системы.

Как работают трубки кондиционера?

В сервисной практике систему A/C можно разделить на участки высокого и низкого давления. Трубка высокого давления транспортирует горячий сжатый хладагент от компрессора к конденсору, а затем далее в жидкой форме к следующим элементам системы. Трубка низкого давления, в свою очередь, отвечает за подачу охлажденного хладагента на стороне всасывания, где давление и температура ниже. Именно поэтому трубки должны одновременно быть устойчивыми к давлению, температуре, маслу и проникновению газа через стенки материала.

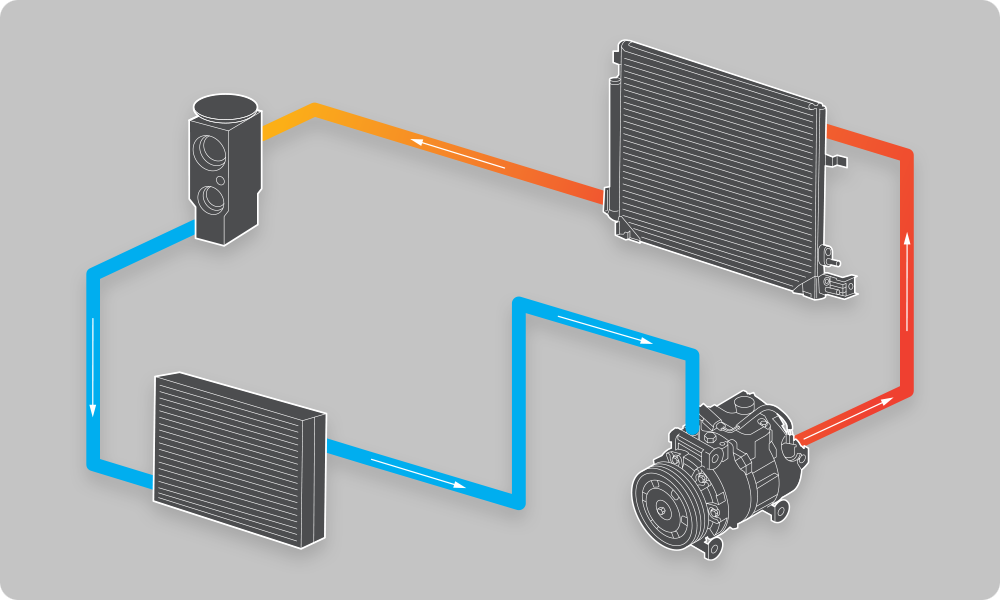

На схеме системы кондиционирования, представленной в материалах SKV, видно, что трубки соединяют все основные элементы контура: компрессор, конденсор, фильтр-осушитель, расширительный клапан, испаритель и вентилятор отопителя. Например, участок от компрессора к конденсору работает на стороне высокого давления и переносит горячий газ, а участки на стороне низкого давления транспортируют более холодный газообразный хладагент от испарителя к компрессору. В техническом описании к трубкам кондиционера также подчеркивается их способность переносить жидкость, газ и холодильное масло в условиях переменных температур и давления.

Из чего изготовлены трубки кондиционера?

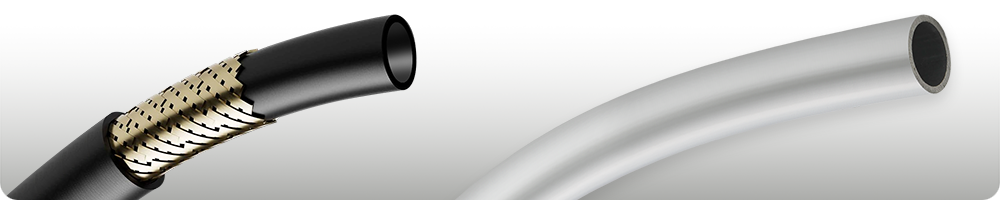

В ассортименте SKV используются два основных решения: трехслойные гибкие шланги и алюминиевые трубки. Гибкие шланги имеют внутренний слой из бутилкаучука с низкой газопроницаемостью, усиление в виде текстильной оплетки и внешний слой из синтетической резины, устойчивой к высокой температуре, дополнительно в исполнении pin-pricked. Алюминиевые трубки, в свою очередь, легкие, прочные, удобны в монтаже и устойчивы к коррозии. Оба типа предназначены для работы с хладагентами R134a и R1234yf.

На практике это означает, что трубки должны сочетать гибкость с устойчивостью к рабочим средам. Для гибких шлангов SKV указывает, в частности, температурный диапазон от -40°C до 135°C и рабочее/разрывное давление 70/140 бар. Для алюминиевых трубок заявлены устойчивость к повреждениям, низкая газопроницаемость, высокая стойкость к маслам и диапазон температур от -40°C до 180°C.

Каковы типичные признаки неисправности трубок кондиционера?

Типичные признаки проблем с трубками кондиционера:

• снижение эффективности охлаждения,

• отсутствие холодного воздуха из дефлекторов,

• частая утечка хладагента,

• следы масла или загрязнений в местах соединений,

• негерметичность в точках стыков, сервисных портах или при механических повреждениях.

В сервисной практике наиболее частые причины - трещины в трубках, разгерметизация соединений, механические повреждения, старение материала и коррозия металлических элементов. Если трубка теряет герметичность, хладагент уходит под давлением, а система A/C охлаждает хуже или перестает работать корректно. Даже небольшие утечки со временем могут снизить производительность системы и повысить риск вторичных повреждений других компонентов.

Когда трубку кондиционера нужно менять?

Обычно трубка подлежит замене, если она негерметична, механически повреждена, корродирована либо если утечка возникает в зонах стыков и соединений, которые невозможно надежно уплотнить надолго. В сервисной практике недостаточно просто снова заправить систему, если источник проблемы - поврежденная трубка. Сначала нужно локализовать место утечки хладагента, оценить состояние соединений и проверить, не затрагивает ли проблема и другие элементы контура.

Как подобрать подходящую трубку кондиционера?

Подбирать трубку только по форме не стоит. Важно учитывать:

• номер OE,

• место работы в системе,

• тип трубки: магистраль высокого давления или трубка высокого/низкого давления,

• совместимость с конкретным автомобилем и версией двигателя,

• наличие дополнительных элементов, таких как порт датчика, кронштейн или заправочный клапан.

Это хорошо видно на конкретных примерах из ассортимента SKV:

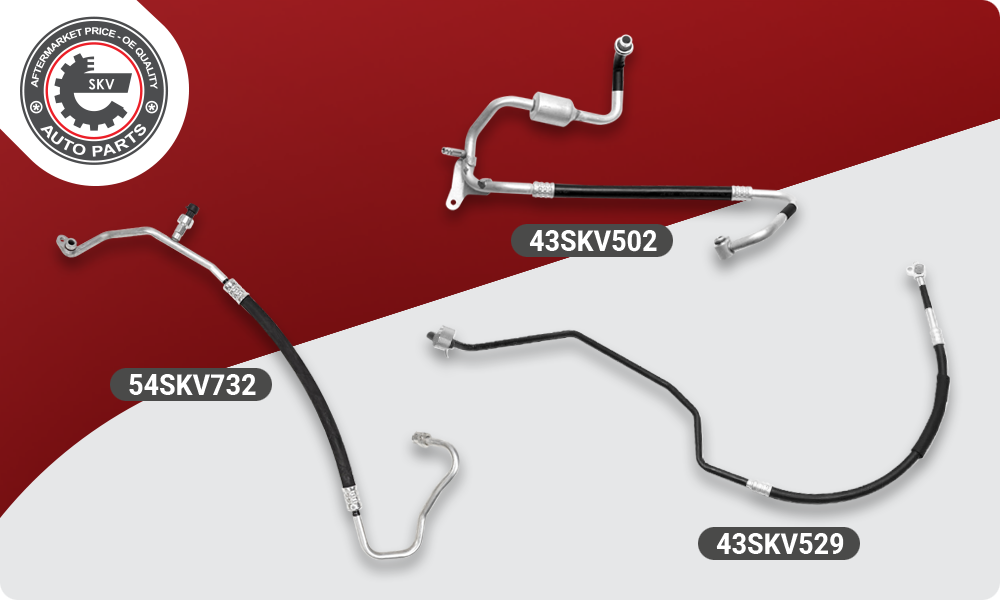

• 43SKV502 - магистраль высокого давления для отдельных моделей Ford Galaxy, Seat Alhambra и VW Sharan; OE 7M3820743AC.

• 43SKV529 - трубка кондиционера для отдельных моделей Audi A4 B6/B7; OE 8E0260701AR.

• 54SKV665 - пример трубки, поставляемой в комплекте с датчиком давления кондиционера.

• 54SKV664 - аналогичная версия без датчика давления.

• 54SKV611 - пример трубки, соединяющей конденсор с осушителем.

• 54SKV686 - пример трубки, соединяющей осушитель с расширительным клапаном.

• 54SKV732 - пример трубки, соединяющей расширительный клапан с испарителем.

• 54SKV636 - пример трубки из группы высокого/низкого давления.

• 54SKV700 - пример трубки, соединяющей расширительный клапан с компрессором кондиционера.

Это важно, потому что даже визуально похожие трубки могут отличаться конструкцией наконечников, наличием порта датчика, креплениями, типом соединений и областью применения.

Что отличает трубки кондиционера SKV?

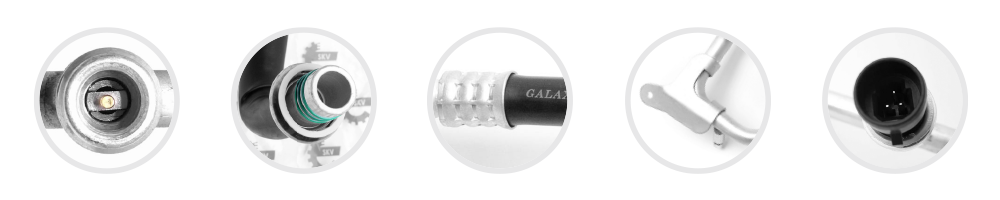

В этой товарной группе SKV подчеркивает несколько ключевых преимуществ: качественные материалы, точную геометрию для облегчения монтажа, присутствие в TecDoc, 3-летнюю гарантию и широкое покрытие применений для легковых и коммерческих автомобилей. Для некоторых моделей доступны версии с датчиком давления и без него, а часть трубок оснащена кронштейнами, портами датчиков или заправочными клапанами.

С точки зрения сервиса это важно на практике: трубка кондиционера должна быть не только герметичной, но и правильно соответствовать конкретной трассировке магистрали в моторном отсеке. Чем выше размерная и конструктивная совместимость, тем ниже риск проблем при монтаже, напряжений в узле и повторных утечек.

Итоги

Трубки кондиционера - один из базовых элементов системы A/C, потому что именно они обеспечивают герметичное соединение всех узлов и транспортировку хладагента и масла в различных условиях давления и температуры. При их повреждении типичными признаками становятся снижение эффективности охлаждения, утечка хладагента, негерметичность и следы масла в местах соединений. В ассортименте SKV доступны как магистрали высокого давления, так и трубки высокого/низкого давления, охватывающие широкий спектр применений для легковых и коммерческих автомобилей.

FAQ

Что делает трубка кондиционера?

Трубка кондиционера транспортирует хладагент и масло между элементами системы A/C, сохраняя герметичность контура при переменных температурах и давлении.

Каковы признаки поврежденной трубки кондиционера?

Чаще всего это слабое охлаждение, утечка хладагента, следы масла в местах соединений и негерметичность, приводящая к снижению эффективности всей системы.

Чем отличается трубка высокого давления от трубки низкого давления?

Трубка высокого давления работает на нагнетательной стороне системы и переносит хладагент под более высоким давлением и при более высокой температуре. Трубка низкого давления работает на стороне всасывания и транспортирует более холодный хладагент при более низком давлении.

Как подобрать трубку кондиционера для автомобиля?

Самый безопасный способ - подбирать по номеру OE, месту работы в системе и данным из карточки товара с учетом типа трубки, креплений, соединений и наличия порта датчика.
