Durites de climatisation SKV fonctionnement symptomes de panne et choix
Les durites de climatisation relient les composants du système A/C en un circuit étanche. Elles transportent le fluide frigorigène à l’état gazeux ou liquide, sous haute ou basse pression, ainsi que l’huile chargée de lubrifier le compresseur. En pratique, l’efficacité du refroidissement et le fonctionnement stable de l’ensemble du système de climatisation dépendent de leur étanchéité, de leur résistance à la température et de la durabilité des raccords. L’offre SKV comprend à la fois des conduites haute pression de climatisation et des durites haute / basse pression. Ce groupe de produits couvre près de 300 références, dont environ 200 durites haute / basse pression et environ 100 conduites haute pression. Les produits bénéficient d’une garantie de 3 ans.
Que sont les durites de climatisation ?
D’un point de vue technique, les durites de climatisation assurent le transport du fluide frigorigène entre le compresseur, le condenseur, le filtre déshydrateur, le détendeur et l’évaporateur. Selon leur emplacement, elles transportent le fluide à l’état gazeux ou liquide et fonctionnent à différents niveaux de pression et de température. Elles ne sont donc pas de simples liaisons entre composants, mais des éléments qui influencent directement l’étanchéité et l’efficacité de tout le système.
Comment fonctionnent les durites de climatisation ?
En atelier, le système A/C peut être divisé en sections haute pression et basse pression. La durite haute pression transporte le fluide chaud et comprimé du compresseur vers le condenseur puis, sous forme liquide, vers les autres composants du circuit. La durite basse pression assure quant à elle le passage du fluide refroidi côté aspiration, là où la pression et la température sont plus faibles. C’est pourquoi les durites doivent résister à la pression, à la température, à l’huile et à la perméation du gaz à travers la paroi du matériau.

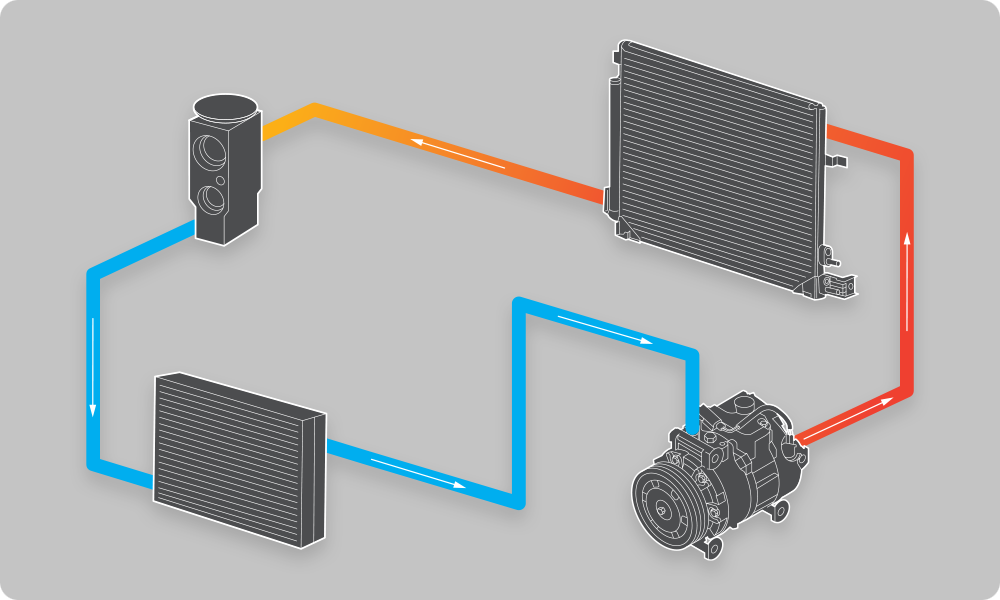

Le schéma du système de climatisation présenté dans les supports SKV montre clairement que les durites relient tous les éléments clés du circuit : compresseur, condenseur, filtre déshydrateur, détendeur, évaporateur et ventilateur. Par exemple, la section entre le compresseur et le condenseur travaille côté haute pression et transporte du gaz chaud, tandis que les sections basse pression acheminent un fluide gazeux plus froid de l’évaporateur vers le compresseur. Sur le plan technique, les durites de climatisation doivent pouvoir transporter du fluide liquide, du fluide gazeux et de l’huile de compresseur sous des températures et des pressions variables.
De quoi sont faites les durites de climatisation ?

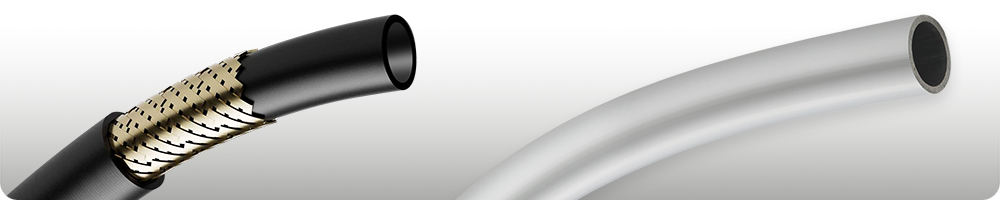

SKV propose deux solutions principales : des durites souples à 3 couches et des conduites en aluminium. Les durites souples comportent une couche interne en caoutchouc butyle à faible perméabilité, un renfort en tresse textile et une couche externe en caoutchouc synthétique résistant aux hautes températures, en version pin-pricked. Les conduites en aluminium sont légères, durables, faciles à monter et résistantes à la corrosion. Les deux versions sont conçues pour les fluides R134a et R1234yf.
En pratique, cela signifie que la durite doit associer flexibilité et résistance aux fluides de service. Pour les durites souples SKV, la plage de température annoncée va de -40°C à 135°C avec une pression de service / éclatement de 70/140 bar. Pour les conduites en aluminium, SKV met en avant la résistance aux dommages, une faible perméabilité au gaz, une forte résistance aux huiles et une plage de température de -40°C à 180°C.
Quels sont les symptômes typiques de durites de climatisation endommagées ?
Les symptômes typiques de problèmes sur les durites de climatisation sont : - baisse des performances de refroidissement - absence d’air froid aux aérateurs - perte fréquente de fluide frigorigène - traces d’huile ou salissures autour des raccords - fuites au niveau des raccords, ports ou zones endommagées
En atelier, les causes les plus fréquentes sont les durites fissurées, les raccords non étanches, les dommages mécaniques, le vieillissement du matériau et la corrosion des éléments métalliques. Si une durite perd son étanchéité, le fluide s’échappe sous pression et la climatisation refroidit moins bien ou cesse de fonctionner correctement. Même de petites fuites peuvent, avec le temps, réduire les performances du système et augmenter le risque d’endommagement d’autres composants.
Quand faut-il remplacer une durite de climatisation ?
Une durite de climatisation doit généralement être remplacée lorsqu’elle fuit, est mécaniquement endommagée, corrodée ou lorsque la fuite apparaît au niveau de raccords et connexions impossibles à étancher durablement. En atelier, il ne suffit pas de recharger le système si l’origine du problème est une durite défectueuse. Il faut d’abord localiser la fuite, évaluer l’état des raccords et vérifier si d’autres éléments du circuit sont également concernés.
Comment choisir la bonne durite de climatisation ?
Il ne faut pas choisir une durite uniquement selon sa forme. Les éléments importants sont :
• le numéro OE
• la position de fonctionnement dans le circuit
• le type de durite : conduite haute pression ou durite haute / basse pression de climatisation
• la compatibilité avec le véhicule et la version moteur
• la présence d’éléments supplémentaires comme un port de capteur, un support ou une valve de remplissage
Les exemples SKV suivants le montrent bien :

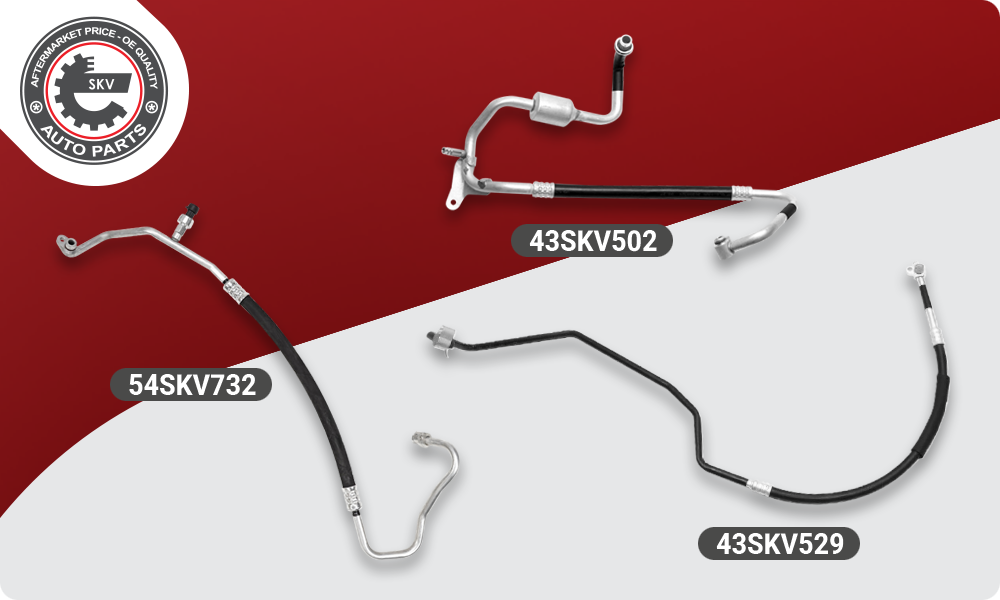

43SKV502 - conduite haute pression pour certains modèles Ford Galaxy, Seat Alhambra et VW Sharan ; OE 7M3820743AC - 43SKV529 - durite de climatisation pour certaines Audi A4 B6/B7 ; OE 8E0260701AR
54SKV665 - exemple de durite fournie avec un capteur de pression de climatisation
54SKV664 - version équivalente fournie sans capteur de pression
54SKV611 - exemple de durite reliant le condenseur au filtre déshydrateur
54SKV686 - exemple de durite reliant le filtre déshydrateur au détendeur
54SKV732 - exemple de durite reliant le détendeur à l’évaporateur
54SKV636 - exemple de durite du groupe haute / basse pression
54SKV700 - exemple de durite reliant le détendeur au compresseur de climatisation C’est important, car même des durites visuellement très proches peuvent différer par la forme des embouts, la présence d’un port de capteur, le type de fixation, le type de raccordement ou encore le champ d’application.
Qu’est-ce qui distingue les durites de climatisation SKV ?

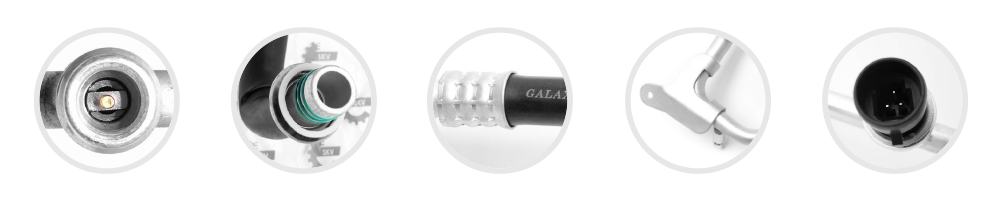

Dans cette gamme, SKV met en avant plusieurs atouts clés : matériaux de haute qualité, ajustement facilitant le montage, présence dans TecDoc, garantie de 3 ans et large couverture des applications pour véhicules particuliers et utilitaires légers. Pour certains modèles, des versions avec ou sans capteur de pression de climatisation sont également disponibles, et certaines durites sont équipées de supports, de ports de capteur ou de valves de remplissage.
Du point de vue de l’atelier, cela a une vraie importance pratique. Une durite de climatisation doit non seulement être étanche, mais aussi correspondre exactement au cheminement de l’installation dans le compartiment moteur. Plus l’ajustement dimensionnel et constructif est précis, plus le risque de problèmes de montage, de contraintes et de fuites secondaires est faible.
Résumé
Les durites de climatisation sont l’un des éléments de base du système A/C, car elles assurent la liaison étanche entre tous les composants et le transport du fluide frigorigène et de l’huile dans différentes conditions de pression et de température. Lorsqu’elles sont défaillantes, les symptômes typiques sont une baisse de la performance de refroidissement, une perte de fluide, des fuites et des traces d’huile au niveau des raccords. L’offre SKV comprend des conduites haute pression ainsi que des durites haute / basse pression pour un large éventail de voitures particulières et d’utilitaires légers.
FAQ
À quoi sert une durite de climatisation ? Une durite de climatisation transporte le fluide frigorigène et l’huile entre les composants du système A/C tout en maintenant l’étanchéité du circuit malgré les variations de température et de pression.
Quels sont les symptômes d’une durite de climatisation endommagée ? Les plus fréquents sont un refroidissement faible, une perte de fluide, des traces d’huile autour des raccords et des fuites qui réduisent l’efficacité de l’ensemble du système.
Quelle est la différence entre une durite haute pression et une durite basse pression ? La durite haute pression fonctionne côté refoulement et transporte le fluide sous une pression et une température plus élevées. La durite basse pression fonctionne côté aspiration et transporte un fluide plus froid à une pression plus basse.
Comment choisir une durite de climatisation pour une voiture ? Le plus sûr est de se baser sur le numéro OE, la position dans le système et les données de la fiche produit, en tenant compte du type de durite, des fixations, des raccords et d’un éventuel port de capteur.
